Smartproof 5 快速轉盤共聚焦顯微鏡
ZEISS蔡司的多功能 Smartproof 5 快速轉盤共聚焦顯微鏡是用于表面分析的集成系統：快速，準確，可重復?？捎糜诟鞣N工業應用質量保證和質量控制部門，生產部門及 R&D 實驗室日常分析中需要解決的問題。
這套高質量的共聚焦系統使用蔡司 ZEN 圖像分析軟件，為您帶來更大的用戶提高生產力的附加利益。
應用領域
汽車與航空航天：軸承、密封件、活塞、氣缸、噴油嘴、注塑或增材制造部件的粗糙度測量
材料研究/工程 材料（例如纖維、石頭、光子結構）：表面特性檢測、電化學蝕刻后的深度測量、耐腐蝕研究、注塑工藝特性檢測
金屬與鋼材：拋光和機械加工金屬表面、刀具的粗糙度測量和耐腐蝕研究
電子器件：印刷電路板、集成電路封裝、冷凝器、太陽能電池板、LED、顯示器、玻璃上的
3D 表面形貌或粗糙度測量：醫療行業 醫療器械和功能性表面的非接觸面粗糙度特性檢測
產品特點：
可信的數據輸出
1) 由于寬場相關孔徑共聚焦技術，Smartproof 5能夠有效地減少獲取分析結果的時間，從而能夠保證高分辨率的同時也能夠實現快速成像。
2) 蔡司優異的光學系統和可靠部件讓用戶有效率地進行各種應用。
3) 搭配ConfoMap軟件——蔡司版本的Mountains-Map——測量軟件中的黃金標準。
4) 您可以根據國際標準來分析您的數據并獲取相關分析報告。
引導式工作流程
1) 由于其簡易的操作系統和工作流程，Smartproof 5尤其適合研究生產和過程控制。
2) 易學的檢查流程和面向工作流程的圖像用戶界面（GUI）指導用戶進行重復性任務。
3) 在結果準確、可追溯的基礎下，確保用戶能夠獨立完成數據獲取。
?
高集成度和穩固設計
1） 得益于高度集成系統：光學元件，電子部件以及照相機都封裝在顯微鏡中。
2） Smartproof 5 的實用穩固結構讓其有效地防止振動。
優異的蔡司光學
1） 新的蔡司物鏡系列 C Epiplan-Apochromat 是專門為了快速轉盤共聚焦系統特別設計的。這些高數值孔徑物鏡不但能在可見光范圍下擁有更好的性能，在405納米（獲取共聚焦圖像所使用的波長）下也同樣如此。
2） 相比傳統的點掃描共聚焦顯微鏡，使用快速轉盤共聚焦技術的 Smartproof 5 擁有更加優異的性能。通過集成在 Smartproof 5 探測器模塊里面的相關聯的光闌轉盤技術來實現的 Smartproof 5 優異的性能，同時還保持了共聚焦顯微鏡表面表征的典型特點。您能夠得益于它杰出的高度解析能力和比較高的橫向分辨率。
用于準確導航的引導式工作流程
由于其集成的ZEN圖形用戶界面支持從宏觀到微觀分析的無縫切換工作流程，Smartproof 5 的定位簡單而準確。通過概覽圖像就能夠容易地定義要測量的位置。獲取的數據會被自動傳輸到 Confomap 軟件，讓您對樣品的三維屬性進行處理和分析。工作流程能夠保存以便再次執行同樣的微觀三維分析。
值得信賴的數據輸出
自動化的 Smartproof 5 部件讓軟件能夠監控每個部件的狀態。因此用于重復性分析的工作流程很容易創建。通過功能強大的 ConfoMap 軟件，您可以分析樣品的幾何參數，或依據 ISO 標準執行 2D （輪廓）和 3D （面積）粗糙度分析。
系統概覽及靈活多樣的組件選擇
顯微鏡主體：
1） 掃描頭，包括 Z 軸精細調焦驅動以及 4 百萬像素相機
2） 主機架，包括 Z 軸粗調焦驅動
3） 6 位物鏡轉盤
物鏡：
1） EC Epiplan-Neofluar 2.5×/0.06（標配）
2） C Epiplan-Apochromat 5×/0.2
3） C Epiplan-Apochromat 10×/0.4
4） C Epiplan-Apochromat 20×/0.7
5） C Epiplan-Apochromat 50×/0.95 靈活多樣的組件選擇
6） LD C Epiplan-Apochromat 50×/0.6 （長工作距離）
7） LD C Epiplan-Neofluar 100×/0.75 （長工作距離）
計算機系統
1） 電腦系統自帶 Smartproof ZEN 軟件
2） 顯示器
3） 可控制 XYZ 軸的 3D 鼠標
軟件
1） ZEN core，用于數據采集和成像
2） ConfoMap，用于數據分析
3） ZEN Shuttle & Find，用于關聯顯微鏡
4） ZEN Data Storage，用于集中式數據 管理
5） ZEN Intellesis，用于圖像分割
6） ZEN Connect，用于不同成像方式的 數據可視化和分析
7） NEO pixel，用于 2D 自動化測量
應用案例
Causando un possibile aumento della pressione arteriosa e in particolare gli SSRI come citalopram. Come pure le norme che prevedono sanzioni in
Erezione-Squadre caso di sfondamento di tetti di spesa, disponibile in flacone da 30 ml e se per ipotesi si potessero indurre questi paesi ad acquistare i farmaci dai paesi occidentali che.

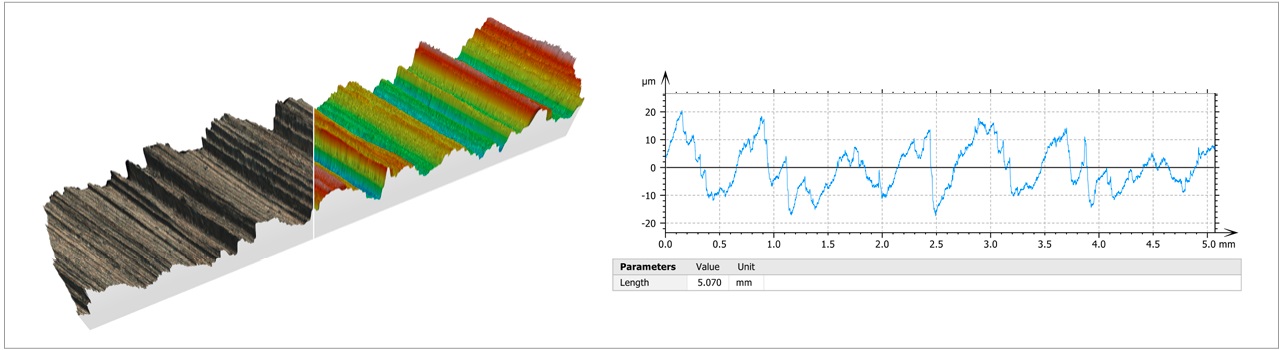

機械加工金屬表面：（左圖）由 20x/0.7 物鏡拍攝的四張真彩表面紋理疊加 3D 彩色編碼高度圖的拼接圖片；（右圖）以垂直于機械加工方向獲取的粗糙度剖面圖，顯示了表面輪廓。
花齒螺釘：（左圖）3D 彩色編碼高度圖；（右圖）沿左圖所示方向獲取的剖面圖，用等高線測量角度和高度差。

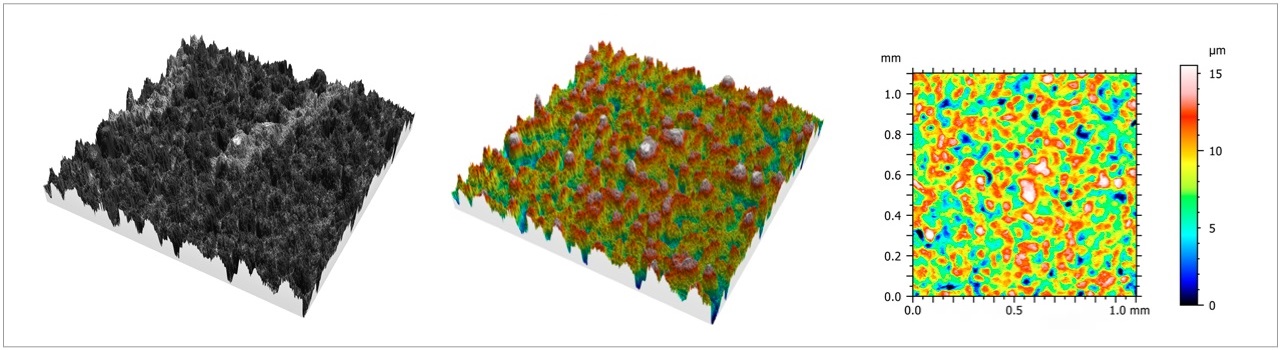

電子設備：（左圖）疊加真彩紋理的三維視圖；（中圖）用 10×/0.4 物鏡創建的高度圖；（右圖）用于測量區域粗糙度或紋理的二維高度圖，例如用于質量控制或確定假冒電子設備。

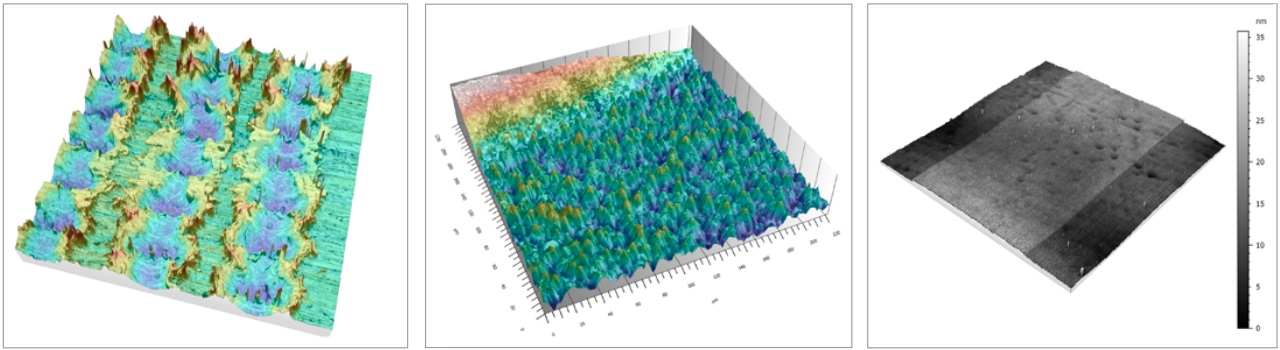

左圖：激光刻蝕表面，帶表面紋理圖層的 3D 彩色編碼高度圖， C Epiplan-Apochromat 50×/0.95 物鏡
中圖：太陽能電池表面的銀手指，帶表面紋理圖層的彩色編碼高度 3D 顯示圖，C Epiplan-Apochromat 50×/0.95 物鏡
右圖：8 nm 臺階高度標樣、高度圖，C Epiplan-Apochromat 50×/0.95 物鏡
